GRILLODUR^® Lichtfassaden

GRILLODUR^® zeichnet sich durch sein geringes Eigengewicht, exzellente thermischen Eigenschaften sowie mechanische Belastbarkeit und chemische Beständigkeit aus. Das System ermöglicht einen blend- sowie schlagschattenfreien Lichteintrag und schafft somit eine ideale Raumausleuchtung.

• Vielseitige Gestaltungsvarianten ermöglichen größtmögliche Planungsfreiheit sowohl bei der Farbwahl als auch bei der Integration des Fassaden-Tageslichtsystems.
• Türen- sowie Fenstersysteme aus Aluminium, welche an die GRILLODUR^® Fassade angepasst werden, sind Teil des Lieferumfangs.
• Das extrem langlebige sowie leichtgewichtige GRILLODUR^® Fassadensystem eignet sich bestens für den Einsatz in öffentlichen Gebäuden und Bildungseinrichtungen sowie für Sporthallen.
• Wir bieten Ihnen die Komplettlösung – von der Entwurfsplanung bis zur Montage.

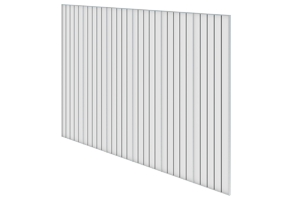

GRILLODUR^® Fassade

Weitere GRILLODUR^®Systeme

Das GRILLODUR^® Paneel besteht aus mindestens zwei semitransparenten Fiberglasplatten mit einer Dämmeinlage. Die Fiberglasplatten werden an der Innen- sowie der Außenseite eines selbsttragenden Aluminiumrahmen-Systems aufgebracht.

Die einzelnen Elemente werden mit Aluminiumprofilen im Abstand von 300 mm bis zu einer maximalen Elementbreite von 2.000 mm und einer maximalen Standard-Elementhöhe von 6.000 mm vorgefertigt. Die verbindenden T-Profile aus Aluminium sowie die außenliegenden Abdeckstreifen haben eine Profilansichtsbreite von 60 mm.

1) Aluminumprofil 2) Deckschicht
3) Dämmeinlage

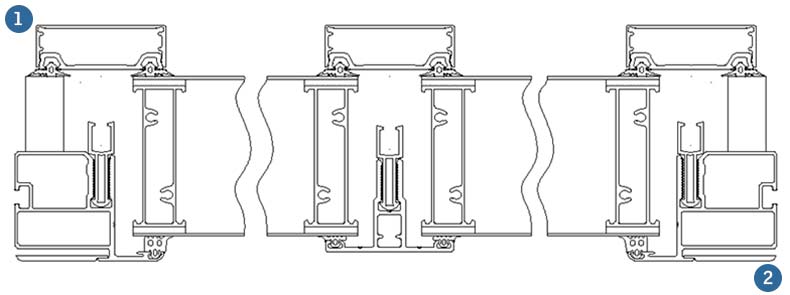

Detailzeichnung GRILLODUR^® Fassade Horizontalschnitt

Detailzeichnung GRILLODUR^® Fassade Horizontalschnitt

Durch die variablen Kombinationsmöglichkeiten von Verglasungsfarbe, Stärke der Fiberglasplatten sowie Dichte der Dämmmeinlage lässt sich ein breites Spektrum an tageslichttechnischen und thermischen Leistungen realisieren.

Parameter der Paneele:

• Verglasungsvarianten: 2-, 3- und 4-schaliger Aufbau
• Vier Standard-Farben: naturtransparent, blautransparent, grautransparent und weißtransparent
• Stärken der Fiberglaspaneele: 1,1–2,0 mm
• Gesamtstärke der Paneele ≥ 70 mm

Eigenschaften (abhängig von der Zusammenstellung der Paneele):

• U-Wert der Verglasung: bis zu 0,8 W/m²
• Gesamtenergiedurchlass (g-Wert) ab 21 %
• Lichtdurchlass: 76 % bis 13 %
• Schalldämmung: bis zu 36 dB

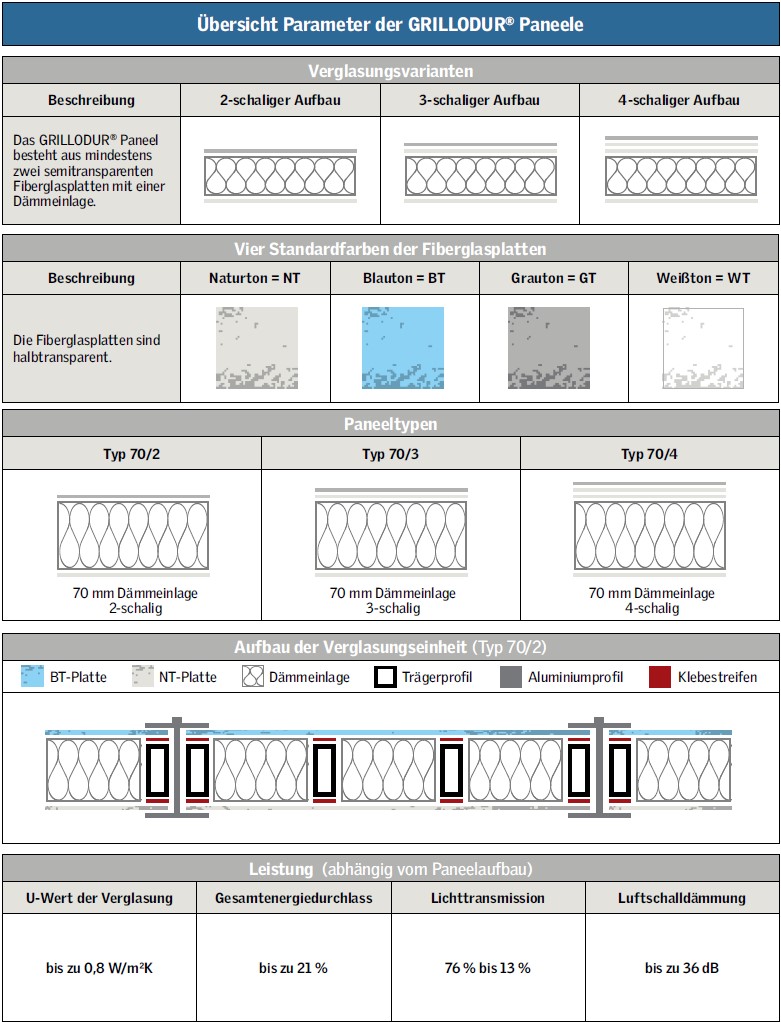

Parameter der Paneele und Konstruktionsübersicht

System

• Vorgefertigte Elemente ermöglichen eine schnelle und effiziente Montage
• Gute Wärmedämmung, geringe Wärmetransmission

Paneel

• Homogene, diffuse Belichtung ohne Blendung und Schlagschatten
• Verglasung in verschiedenen Farben und mit unterschiedlichen Eigenschaften
• Eingeschränkt ballwurfsicher gemäß DIN 18032-3 (Anwendung ab einer Höhe von 2 m über OKF Sporthallenboden)
• Hagelschlagsicherheit gemäß Shatter-Resistance-Test nach ASTM D 3841-82 Pnt. 7.10
• Hohe Schalldämmung

GFK-Material

• Hohe chemische Beständigkeit kann projektspezifisch evaluiert werden
• Brandklasse E nach EN 13501-1

Optimieren Sie das Raumklima mit öffenbaren Fenstern

• Aluminium Tür- und Fenstersysteme, angepasst an die GRILLODUR^® Fassadenkonstruktion, sind Teil des Lieferumfangs
• Die Integration bedienbarer Aluminiumfenster ermöglicht die tägliche Komfortlüftung.

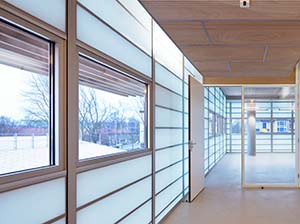

Fenster und Türen in einer GRILLODUR^® Fassade
