Top 100 Glass

Das Flachdachfenster Top 100 Glass bietet punktuelle Belichtung, Belüftung sowie Rauchableitung. Das System besteht aus einem Glasaufsatz mit Aluminiumrahmen sowie vorgefertigten Aufsetzkränzen aus Metall oder GFK und ist schnell und einfach zu montieren.

Es sind sowohl feststehende als auch öffenbare Elemente erhältlich. Öffenbare Flachdachfenster können entweder zur Komfortlüftung oder als Rauchableitung gemäß deutscher Bauordnung/Sonderbauverordnung eingesetzt werden.

Feststehende Elemente sind einzelne Oberlichter ohne Lüftungsoption, die durch punktuelle Belichtung einen ganzen Raum von oben mit Licht fluten können. Das feststehende Flachdachfenster kann bei Bedarf, mit dem nötigen Zubehör, zu einer öffenbaren Version umgerüstet werden.

Öffenbare Elemente sorgen neben einer optimalen Belichtung auch für natürliche Belüftung. Ein 230V Kettenantrieb mit einer Kettenlänge von 300 mm passt am besten zum Design- und Qualitätsansatz des Produkts.

Elemente zur geometrischen Rauchableitung werden speziell zur Entrauchung von Treppenhäusern eingesetzt und entsprechen der deutschen Bauordnung/Sonderbauverordnung. Mit einem 24V Kettenantrieb und einer Kettenlänge von 500 mm kann eine geometrische Öffnungsfläche von mindestens 1,0 m² erreicht werden.

Das Top 100 Glass Flachglasfenster wird einbaufertig geliefert. Es besteht aus einem hochwertigen Glasaufsatz sowie vorgefertigten, gedämmten Aufsetzkränzen.

Die weiße Innenverkleidung des schrägen Metall-Aufsetzkranzes ist in RAL 9002 (optional RAL 9010) beschichtet. Beim GFK-Aufsetzkranz ist die weiße Innenverkleidung ebenfalls in RAL 9010 beschichtet.

Virtuelles Produktmuster

Konstruktion

Top 100 Glass mit Metall-Aufsetzkranz

1. Aluminiumrahmen (Höhe abhängig von der Verglasungsvariante) — Vorab montierte Eckverbindung, pulverbeschichtetes Aluminiumprofil in Schwarz, RAL 9005.
2. Isolierglaseinheit (IGU) — Verfügbar als 2-Scheiben- und 3-Scheiben-Verglasung, mit LowE-Beschichtung oder optionaler Sonnenschutzbeschichtung.
3. Randsiebdruck auf der Scheibe — Der Randsiebdruck dient als optisch ansprechender Abschluss und als UV-Schutz für die darunterliegende Konstruktion.
4. Zweifache Dichtungen — Die doppelte Schlauchdichtung des Lüfterrahmens verbessert die Dämm- und Dichteigenschaften.
5. Gedämmter Metall-Aufsetzkranz – Typ „Iso Therm” — Wärmebrückenfreier Stahl-Aufsetzkranz mit 60 mm vlieskaschierter Mineralwolle-Dämmung. Lieferbar in den Aufsetzkranz-Höhen: 30, 40, 50 und 60 cm.
6. Aluminiumprofil — Eine Klemmschiene sorgt bei Bedarf für die mechanisch geschraubte Fixierung der Dachbahn in der Aufsetzkranzschräge.

Top 100 Glass mit GFK-Aufsetzkranz

1. Aluminiumrahmen (Höhe abhängig von der Verglasungsvariante) — Vorab montierte Eckverbindung, pulverbeschichtetes Aluminiumprofil in Schwarz, RAL 9005.
2. Isolierglaseinheit (IGU) — Verfügbar als 2-Scheiben- und 3-Scheiben-Verglasung, mit LowE-Beschichtung oder optionaler Sonnenschutzbeschichtung.
3. Randsiebdruck auf der Scheibe — Der Randsiebdruck dient als optisch ansprechender Abschluss und als UV-Schutz für die darunterliegende Konstruktion.
4. Zweifache Dichtungen — Die doppelte Schlauchdichtung des Lüfterrahmens verbessert die Dämm- und Dichteigenschaften.
5. Gedämmter GFK-Aufsetzkranz - Typ „AKi” — Wärmebrückenfreier Aufsetzkranz aus glasfaserverstärktem Kunststoff (GFK) mit 60 mm Wärmedämmung. Lieferbar in den Aufsetzkranz-Höhen: 15, 30 und 50 cm.

Das Top 100 Glass ist in 10 Standardgrößen (feststehend und öffenbar) erhältlich. Elemente zur Rauchableitung sind in 4 Größen verfügbar, die alle eine geometrische Öffnungsfläche von mindestens 1,0 m² erreichen.

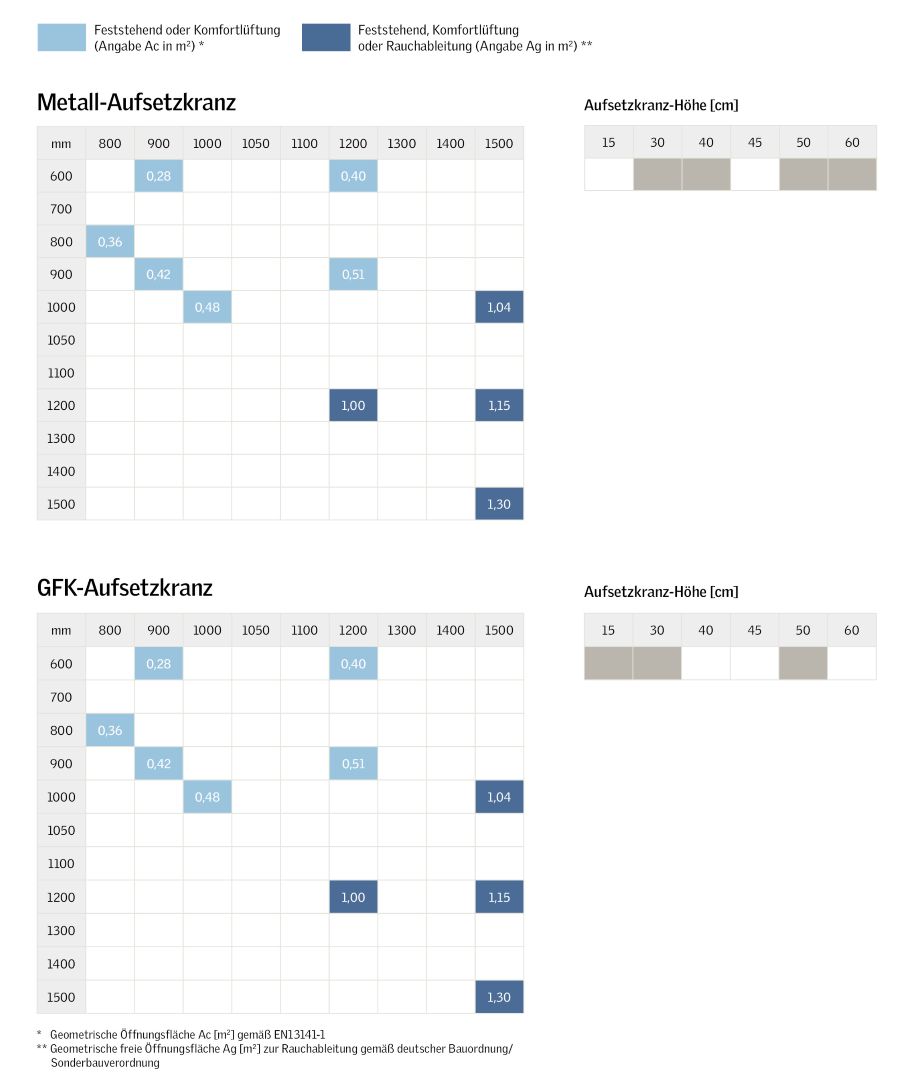

Nähere Details entnehmen Sie bitte unserem Größenraster:

Top 100 Glass mit 3-fach-Verglasung

Das Top 100 Glass Flachdachfenster verfügt über eine energiesparende 2- oder 3-Scheiben-Isolierverglasung mit folgenden Eigenschaften:

•  Isolierverglasung (U_g-Werte bis 0,5 W / m²K)
• Gehärtete Außenscheibe
• Verbundsicherheitsglas innen
• „Warm Edge“-Abstandhalter zur Reduzierung von Kondensatbildung und zur bestmöglichen Wärmedämmung
• Sonnenschutzbeschichtung (optional)
• Die Verglasung ist mittels UV-resistentem Silikon an den Aluminiumrahmen geklebt
• Die Verglasung verfügt über einen 115 mm breiten Randsiebdruck auf der Scheibe
