Standard Lichtkuppeln

Die Lichtkuppellösung für Tageslicht und Frischluft, kombiniert mit Rauch- und Wärmeabzug

Passend für:

  • Flachdächer
  • Verschiedene Flachdachmembranen wie Bitumen-, Kunststoff-, Elastomer- oder Metallbahnen.
  • Unterschiedliche Dachöffnungen mit bis zu 56 Standardgrößen von 50 x 100 cm bis 200 x 300 cm
  • Einbauneigung bis zu 25° (RWA bis zu 15°)

Hauptvorteile:

  • Vorgefertigte Lösungen für eine einfache und schnelle Montage
  • Große Auswahl an qualifizierten Applikationen und Zubehör
  • Breites Angebot an zertifizierten RWA-Lösungen
  • Flexible Konfiguration, schnelle Angebote und angemessene Lieferzeiten
Innenansicht einer Standard Lichtkuppel, montiert über einer Kantine
Galerie ansehen

Zugehörige Dokumente und Links

Produktdetails

  • Überblick
    Die passgenaue Lichtkuppellösung für jede Baumaßnahme

    Varianten
    Ob 2-, 3-, oder 4-schalige gewölbte Lichtkuppeln – für jede Baumaßnahme finden Sie bei uns das energetisch optimale Produkt. Die Materialien Acryl (PMMA), Polycarbonat (PC), HEATSTOP oder PET-G sind in opal, klar, mit Sonnenschutz oder schwarzer Verglasung erhältlich (siehe Verglasung). Durch die Kombination verschiedener hochwertiger Materialien entsteht ein äußerst variables Produkt in Bezug auf Robustheit und Lichteintrag.

    Wirtschaftlichkeit
    Die Konstruktion der Lüfterrahmen ist robust, kompakt, leicht nachrüstbar und millionenfach bewährt. Das geringe Volumen des PVC-Profils garantiert minimale Wärmeverluste.

    Technologie
    Die doppelte Schlauchdichtung im Lüfterrahmen verbessert die Luftdichtigkeit und die Wärmedämmeigenschaften im Anschlussbereich der Kuppel und des Aufsetzkranzes.

    Sanierung
    Die mechanische Befestigung der Kuppelschalen ermöglicht ein einfaches, schnelles und somit kostengünstiges Aufrüsten für eine energetische Sanierung, bzw. einen Austausch im Schadensfall.

    Energieeffizienz
    Metall-Aufsetzkränze, basierend auf einer innovativen, wärmebrückenfreien Konstruktion sind eine ideale Ergänzung für energetisch und gestalterisch anspruchsvolle Tageslichtlösungen.

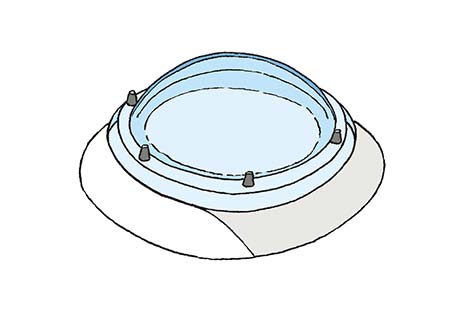

    Darstellung einer runden Standard Lichtkuppel

    Runde Standard Lichtkuppel

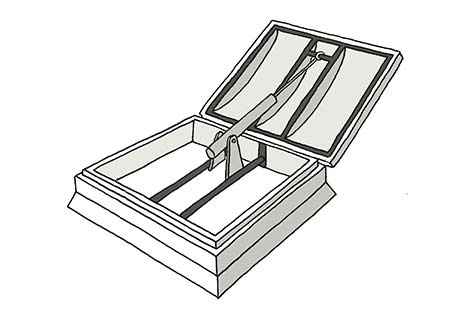

    Darstellung einer RWA Standard Lichtkuppel

    RWA Lichtkuppel

  • Funktionen / Größen
    Standard Lichtkuppeln sind in vielen Standardgrößen und mit unterschiedlichen Funktionen erhältlich.

    Starre Lichtkuppeln
    Der Einsatz einer starren Lichtkuppel ist die einfachste und wirtschaftlichste Art, um einen Raum mit natürlichem Tageslicht auszuleuchten.

    Lüftbare Lichtkuppeln
    Die Komfortlüftung ist mit einer Vielzahl von Öffnungsvorrichtungen realisierbar, so dass Sie nach Bedarf jederzeit frische Luft genießen können. Die Lüftungskuppeln können manuell mit einer Handkurbel oder mit elektrischen Antrieben, die eine Kuppel um 300, 500 oder 750 mm anheben, betätigt werden.

    RWA Lichtkuppeln
    Die Aufgabe von Rauch- und Wärmeabzugsanlagen (RWA) ist es, Personenschäden zu verhindern und Sachschäden zu reduzieren. Es stehen pneumatische (CO2) und elektrische (24V/48V/230V) Systeme mit unterschiedlichen Funktionalitäten und Leistungen zur Verfügung – jeweils geprüft und zertifiziert nach EN 12101-2. Multifunktionale RWA Lichtkuppeln können mit elektrischen Antrieben zur natürlichen Lüftung kombiniert oder als Lüftungsgeräte eingesetzt werden.

    Dacheinstieg / Dachausstieg
    Es gibt zahlreiche Gründe, ein Flachdach zu betreten. Eine bequeme und vor allem sichere Möglichkeit bietet ein spezieller Dacheinstieg/ -ausstieg  für Lichtkuppeln. Dafür stehen mechanische oder elektrische Lösungen zur Auswahl, die von außen nicht sichtbar sind.

    Einbruchhemmung
    Um die Anforderungen von Behörden oder Bauherren an ein einbruchhemmendes Gebäude zu erfüllen, sind unsere einbruchhemmenden Lichtkuppeln nach EN 1627:2011 zertifiziert.

    Größen
    Siehe Größenoptionen
    Darstellung einer RWA Lichtkuppel

    RWA Lichtkuppel

    Darstellung einer Lichtkuppel in Sonderausführung

    Dacheinstieg / Dachausstieg

    Darestellung einer einbruchhemmenden Lichtkuppel

    Einbruchhemmende Lichtkuppel

  • Produktdetails
    Mehrschalige Lichtkuppeln bieten verschiedene Möglichkeiten der Wärme- und Schalldämmung. Die spezifischen technischen Daten finden Sie in den Produktprospekten.
    2-schalige Lichtkuppeln
    Eine Lichtkuppel mit 2 Schalen ist der erste Schritt in Richtung Wärmedämmung. Die Lösung eignet sich für unbeheizte Gebäude oder Gebäude mit einem sehr niedrigen Heizniveau.
    3-schalige Lichtkuppeln
    Als Industriestandard etabliert, liefern Lichtkuppeln mit 3 Schalen eine ausreichende Wärmedämmung bei gleichzeitig verbesserter Schalldämmung.
    4-schalige Lichtkuppeln
    Die 4-schalige Lichtkuppel ist eine gute Wahl für öffentliche oder gewerbliche Gebäude mit höheren Anforderungen an Isolierung und Energieeffizienz.
    Darstellung einer 2-schaligen Verglasungskonstruktion für Lichtkuppeln
    Darstellung einer 3-schaligen Verglasungskonstruktion für Lichtkuppeln
    Darstellung einer 4-schaligen Verglasungskonstruktion für Lichtkuppeln

    2-schalige Verglasungskonstruktion

    3-schalige Verglasungskonstruktion

    4-schalige Verglasungskonstruktion

  • Verglasung
    Unsere Standard Lichtkuppeln sind mit unterschiedlichen Verglasungsvarianten erhältlich – abhängig von Ihren Anforderungen.

    Acryl (PMMA) (TOP-90)
    Als Standardmaterial für Lichtkuppeln werden UV-beständige, hochwertige PMMA-Schalen verwendet. Durch die entsprechende Kombination der Farben opal und klar in verschiedenen Varianten ist es möglich, eine transparente oder blendfreie Verglasung zu realisieren.

    Sonnenschutz (HEATSTOP)
    Ein reduzierter Wärmedurchgang wird durch modifizierte äußere PMMA-Schalen erreicht, die mittels reflektierender Partikel das Sonnenlicht blockieren. Das reduziert gleichzeitig den Bedarf an Klimatisierung.

    Dunkelkuppel (BLACK-TOP)
    Die dunkle obere Verglasung eignet sich für Gebäude, in denen kein Tageslicht erwünscht ist, jedoch Kunststoffmaterial benötigt wird, um die Anforderungen der Brandschutzvorschriften zu erfüllen. Die Außenschalen aus schwarz gefärbtem PMMA sind nahezu lichtundurchlässig. Eine Rauchabzugsmöglichkeit ist mit oder ohne den Einsatz von RWA-Geräten gegeben.

    Polycarbonat (PC) (HAGELSTOP und SUPER-TOP)
    Für Anwendungen, bei denen hohe Anforderungen an die Robustheit gestellt werden, sind unsere schlagfesten PC-Schalen die ideale Lösung. Polycarbonat-Materialien gelten als unverwüstlich und bieten gleichzeitig Hagelschutz, Einbruchhemmung und Durchsturzsicherheit. Verschiedene Kombinationen mit PC und PMMA sind möglich.

    Sonnenschutz
    Eine Kombination aus Robustheit und reduzierter Energietransmission ist mit Schalen aus PC in einer speziellen Farbe möglich.

    Darstellung einer Lichtkuppel mit Sonnenschutzverglasung

    Sonnenschutz

    Darstellung einer Dunkelkuppel mit Rauch- und Wärmeabzug

    RWA Dunkelkuppel

    Darstellung einer Kuppel mit schlagfester Verglasung

    Schlagfeste Verglasung
