BA-Verglasungssystem mit Umweltproduktdeklaration

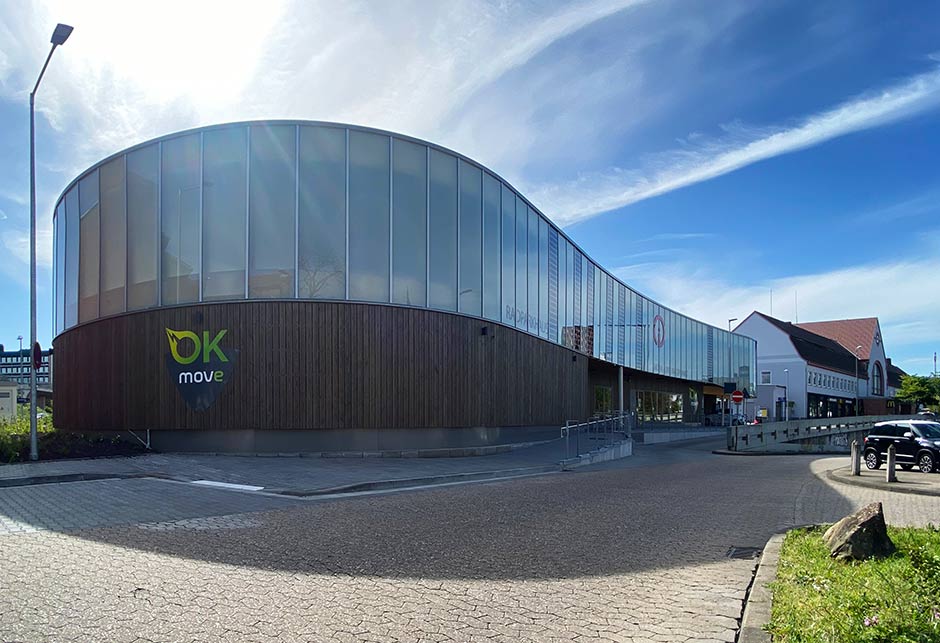

In der Nähe des Bad Kreuznacher Bahnhofs ist ein außergewöhnliches Fahrradparkhaus entstanden: Als Mobilitätstation dient der organisch geformte Holz-Glas-Bau als Parkhaus für bis zu 400 Räder und E-Bikes sowie als Dienstleistungs- und Beratungszentrum rund um E-Mobilität. Die Fassade des Mobil- und Infopunkts (MIP) wurde mit dem BA-Verglasungssystem von VELUX Commercial als Unterkonstruktion ausgeführt und mit Verbundsicherheitsverglasung und teils fassadenintegrierter Photovoltaik ausgestattet.

Das Projekt entstand im Rahmen des „Aktionsplan für nachhaltige Mobilität“ zur Förderung des Rad- und Fußverkehrs sowie des ÖPNV in Bad Kreuznach. Der Entwurf von slb_architekten und ingenieure aus Boppard setzte sich im Bundeswettbewerb „Klimaschutz durch Radverkehr“ durch und wurde durch die nationale Klimaschutzinitiative des Bundesministeriums für Umwelt, Naturschutz und nukleare Sicherheit (BMU) gefördert.

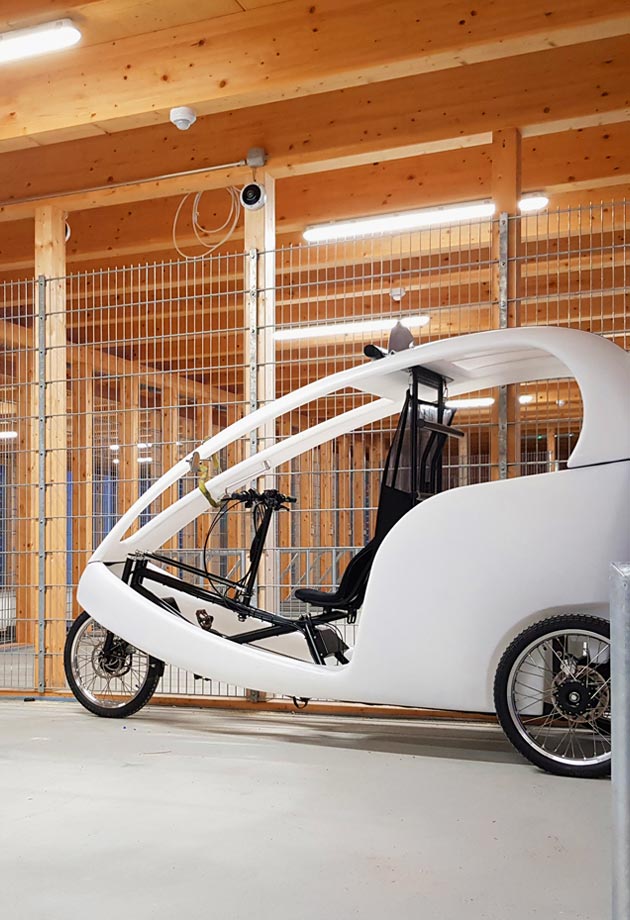

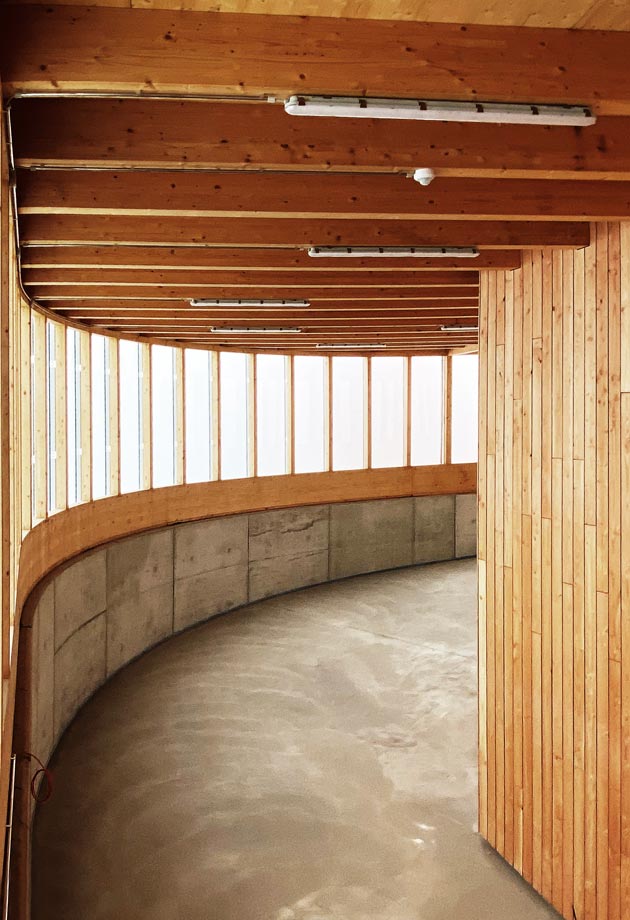

Das neuartige Konzept der Mobilitätsstation dient als Projekt mit Vorbildcharakter: Es soll Anreize für eine klimafreundliche Mobilität schaffen und durch seine Architektur selbst als Vorreiter für klimafreundliches und CO2 sparendes Bauen stehen. Im Erdgeschoss befindet sich auf ca. 1.000 m2 Grundfläche ein E-Mobilitäts-Dienstleistungszentrum mit Stadtinfo, ein Fahrrad-Verleih mit Reparaturservice sowie Lade-Stationen für E-Bikes und PKWs. Ein Aufenthaltsraum für die Fahrer der städtischen Busgesellschaft sowie eine barrierefreie Toilette ergänzen das öffentliche Angebot. Im darüberliegenden Geschoss des Rampenbauwerks sind auf etwa 780 m2 Fläche beidseitig der Fahrstraße 224 Fahrradparkplätze angeordnet, deren Anzahl bei Bedarf noch mehr als verdoppelt werden kann. Die Dachfläche besteht aus ca. 800 m2 Gründach, das klimafreundlich als Verdunstungsfläche zu einem positiven Stadtklima beiträgt.

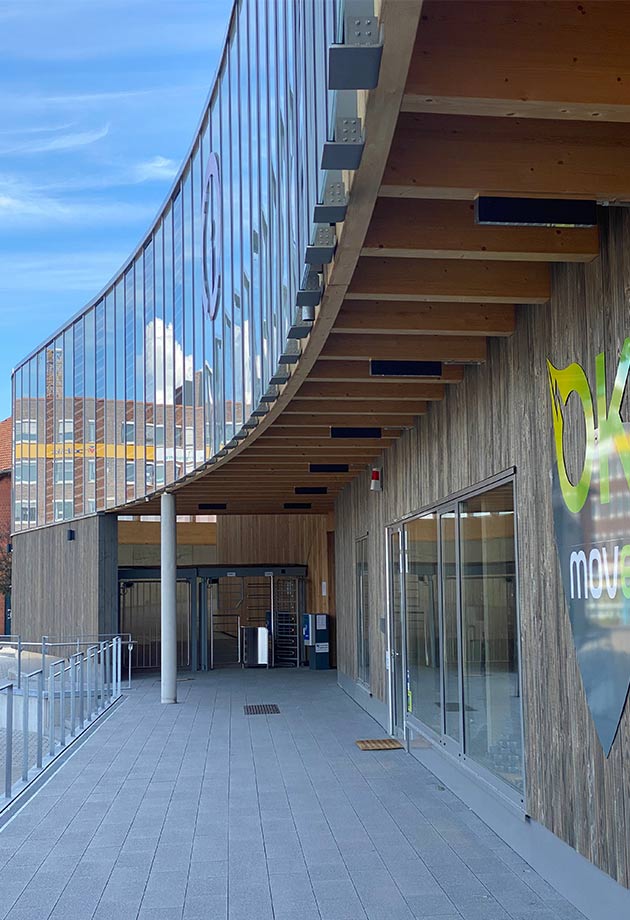

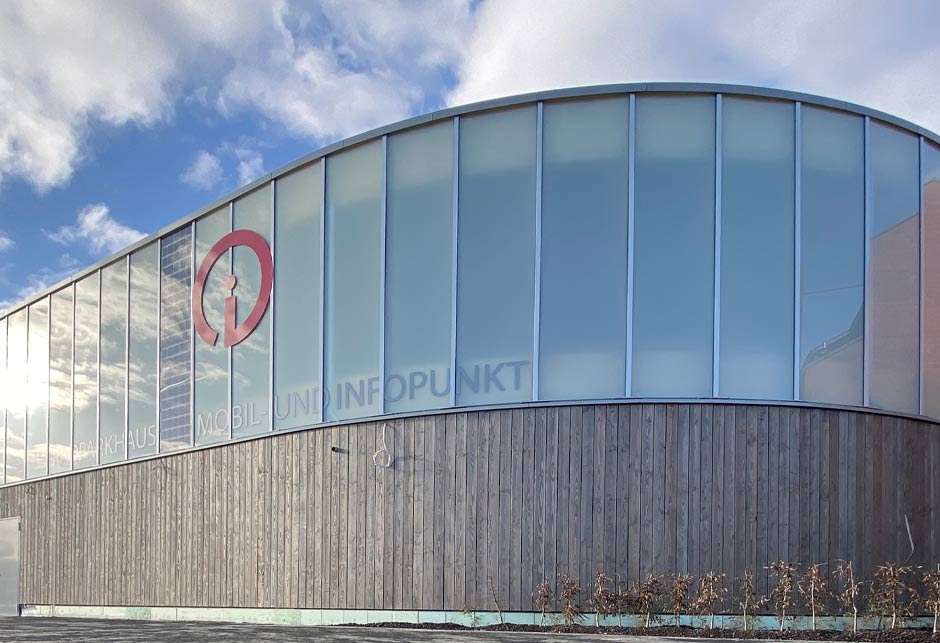

Konstruktiv ist der Mobil- und Infopunkt aus einer ökologischen Holzrahmenbauweise mit Glasfassade ausgeführt, teils mit fassadenintegrierter Photovoltaik. Als Fassaden-Unterkonstruktion für die Einfachverglasungen mit Scheibengröße von bis zu 6,75 m² sowie die Photovoltaikverglasung diente das BA-Verglasungssystem von VELUX Commercial. Die Pfosten-Riegel-Konstruktion aus Aluminiumprofilen ermöglicht als selbsttragendes System oder auf eine Unterkonstruktion montiert die maßgefertigte Einbettung von individuellen Fassadenelementen, die über Druckprofile mit EPDM-Dichtung gehalten werden. So können Glasdicken bis zu 60 mm sowie Fassadenelemente mit weiteren Funktionen einfach eingefasst werden, wie hier die Verbundsicherheitsgläser mit integrierten Photovoltaikmodulen. Im Obergeschoss des MIP wurden 17 Gläser mit PV-Modulen mit 600 Wp und 28 Module mit 700-900 Wp der Firma Sunovation integriert, so dass das Gebäude mit einer PV-Fläche von 220 m2 eine Gesamtleistung von 25 kWp mit einem Jahresertrag von ca. 14.000 kWh produziert. Dadurch wird der Bedarf des vor Ort benötigten Stroms zur Beleuchtung und der Versorgung der Ladestationen gedeckt.

VELUX Commercial führte dabei neben der Produktion des Pfosten-Riegel-Systems die Ausführungsstatik und Werkplanung sowie die komplette Projektabwicklung inklusive Montage der Unterkonstruktion des BA-Verglasungssystems mit Verbundsicherheitsverglasung durch. Ergänzt durch die Integration der Photovoltaik-Lösung in das System samt der PV-Jahresertragsberechnung und internen Verkabelung.

Bautafel


{{property.PropertyName}}

{{pValue.PropertyValue}}

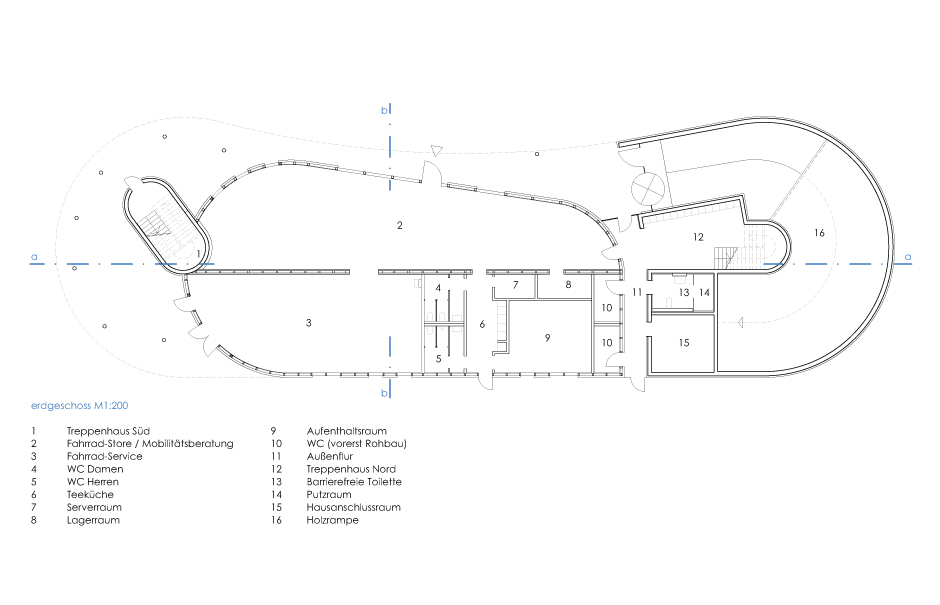

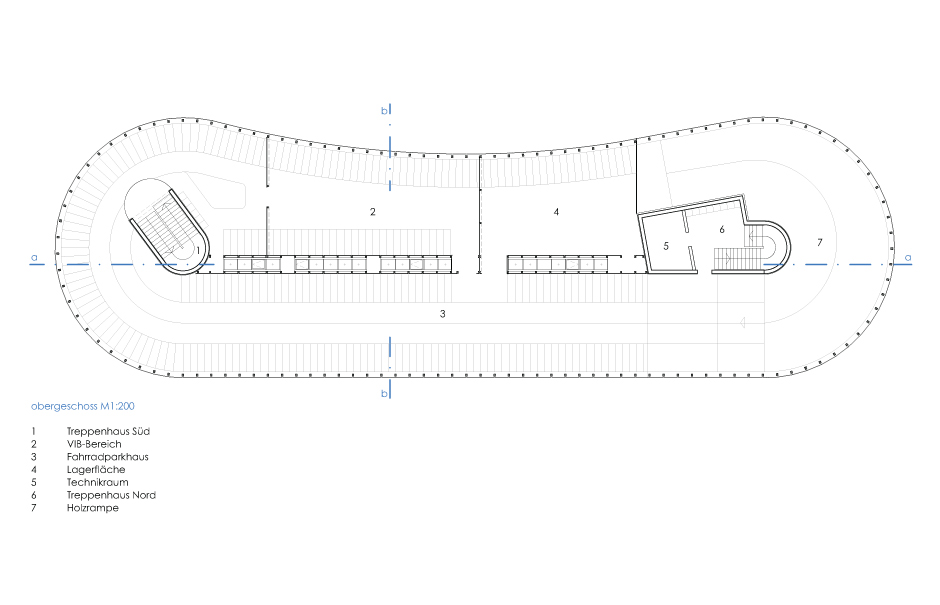

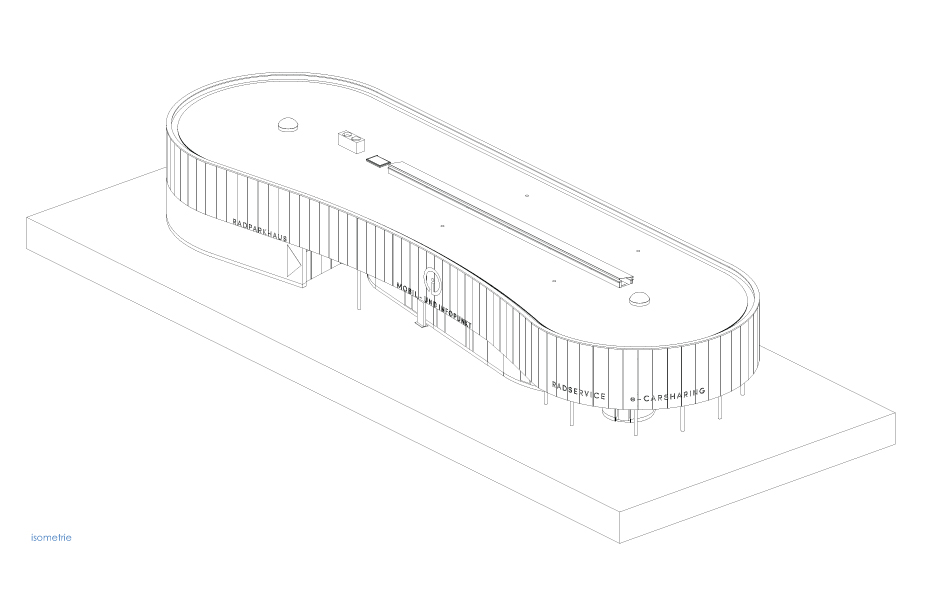

Architekturzeichnungen

Im Projekt verwendete Produkte

1 x BA-Verglasungssystem

JET BA-Verglasungssystem

BA-Verglasungssystem mit Aluminiumprofilen zur Realisierung maßgeschneiderter Tageslichtlösungen

Visualisierung eines BA-Verglasungssystems als Dach- und Fassadenlösung Mehr erfahren

Anzahl der Module: 45 (630 m2 Fassadenfläche)

JET BA-Verglasungssystem

BA-Verglasungssystem mit Aluminiumprofilen zur Realisierung maßgeschneiderter Tageslichtlösungen

Visualisierung eines BA-Verglasungssystems als Dach- und Fassadenlösung Mehr erfahren

Sven Schneider

slb_architekten und Ingenieure

Mit dem Anspruch an Nachhaltigkeit und Umweltverträglichkeit wurden von der tragenden Baukonstruktion bis hin zum Innenausbau im Wesentlichen die Baustoffe Holz, Beton, Stahl und Glas und als Bodenbelag Linoleum verwendet. Mit dem zukunftsweisenden Gebäude möchte die Stadt das innerstädtische Straßennetz entlasten, den klimaschädlichen CO2-Ausstoß reduzieren und langfristig die Lebensqualität in Bad Kreuznach verbessern.

Das BA-Verglasungssystem ist nach Umweltproduktdeklaration (EPD) eine „Zertifizierte Passivhaus Komponente“. Das Zertifikat wurde von dem unabhängigen Prüfinstitut ift Rosenheim ausgestellt und gibt Auskunft über die Umwelteinflüsse des Systems - von Herstellung und Nutzungsphase bis zu Rückbau und Entsorgung.

Nationale Klimaschutz Initiative logo

Förderer

Das Projekt ist im Rahmen der nationalen Klimaschutzinitiative vom Bundesministerium für Umwelt, Naturschutz und nukleare Sicherheit (BMU) gefördert worden.
