BA-Aufsatz-Verglasungssystem

Aufsatz-Verglasungssystem mit Aluminiumprofilen – geeignet für die Montage auf einer Unterkonstruktion aus Stahl, Aluminium oder Holz

Passend für:

  • Flachdächer, Steildächer und Fassaden
  • Alle Dacheindeckungsmaterialien
  • Uneingeschränkte Dachöffnungsbreite
  • Einbauneigung ab 2° und in der Fassade

Hauptvorteile:

  • Nahezu unbegrenzte Gestaltungsfreiheit
  • Konzipiert für die Montage auf einer kundenspezifischen Unterkonstruktion
  • Wir garantieren sowohl für die Produkte als auch für die Montage
Außenansicht eines BA-Aufsatz-Verglasungssystems mit geformten Elementen. Arnhem, Niederlande
Galerie ansehen

Zugehörige Dokumente und Links

Produktdetails

  • Überblick
    Mit dem BA-Aufsatz-Verglasungssystem realisieren Sie Tageslicht-und Lüftungslösungen auf der von Ihnen gewählten Unterkonstruktion.

    Die thermisch getrennte Konstruktion besteht aus einem Grundprofil aus hochwertigem Aluminium, das durch Schrauben, Schweißen oder durch Bolzenschubverbindung an einer bauseitigen Unterkonstruktion befestigt wird. Die Unterkonstruktion trägt die statische Last und ist mit entscheidend für die Dimensionierung der Tageslichtlösung.

    Die vertikalen und horizontalen Profile sind mit EPDM-Dichtungen versehen. Außen verfügen die Profile über Aluminiumabdeckleisten und Druckprofile, ebenfalls mit EPDM-Dichtungen. Dadurch werden die Isolierglaselemente sicher in ihrer Position gehalten. Die Pfosten und Riegel haben eine Profilbreite von 60 mm.

    Das System überzeugt durch hervorragende Dichtigkeitswerte auch bei geringen Dachneigungen und eine kontrollierte und zuverlässige Entwässerung über zwei Ebenen.

    Unsere Garantieleistung umfasst sowohl die Produkte als auch die Montage. Wir fertigen, liefern und montieren Ihre Glasdachlösung.

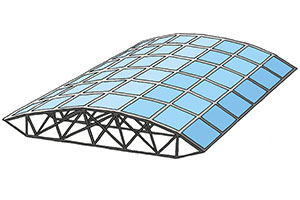

    BA-Aufsatz-Verglasungssystem - Glasdachsystem

    BA-Aufsatz-Verglasungssystem

    Visualisierung der Integration der Verglasung in die Profile des BA-Aufsatz-Verglasungssystems

    Konzept BA-Aufsatz-Verglasungssystem

    Visualisierung des Entwässerungssystems im Profil eines BA-Aufsatz-Verglasungssystem

    Entwässerungssystem

  • Funktionen/Größen
    Das BA-Aufsatz-Verglasungssystem bietet nahezu unbegrenzte Gestaltungsfreiheit bei den Abmessungen, da die vom Kunden entworfene Unterkonstruktion so dimensioniert wird, dass sie die statische Last trägt. Die statische Berechnung der Komplettlösung erfolgt durch unser VELUX Commercial Technik-Team und wird - abhängig von der Nutzung und der Bausituation - durch den Kunden überprüft.

    VENTRIA-Flügel sind zur Komfortlüftung sowie für den Rauch- und Wärmeabzug einsetzbar – optional auch als Kombination beider Funktionen.
    VENTRIA TG-Flügel und VENTRIA 3-Flügel bestehen aus hochwertigen Aluminiumprofilen. Sie können zur Komfortlüftung wahlweise mit Anschlagsrichtung unten oder oben eingebaut werden. Für den zertifizierten Rauch- und Wärmeabzug mit CE-Kennzeichnung nach EN 12101-2 können die Flügel mit unterem Anschlag eingesetzt werden.
    Lüftungsflügel sind als Einzel- oder Doppelklappe erhältlich und können sowohl elektrisch (24 V oder 230 V) als auch pneumatisch angesteuert werden. Rauch- und Wärmeabzugsflügel können jedoch nur elektrisch betrieben werden.

    Zum Größenraster
    Visualisierung eins Lüftungsflügels mit Anschlag oben

    Lüftungsflügel mit Anschlag oben

    Visualisierung eines Lüftungsflügels mit Anschlag unten

    Lüftungsflügel mit Anschlag unten

    warning triangel
    Die Lüftungsflügel des BA-Verglasungssystems haben eine empfohlene Mindestmontagehöhe von 2,5 m über dem Fußbodenniveau (innen) und dem Bodenniveau (außen). Bei einer Installation der Lüftungsflügel unterhalb dieses Niveaus müssen vom Betreiber Sicherheitsmaßnahmen ergriffen werden, um ein Verletzungsrisiko zu vermeiden.

    Mit der Bestellung eines BA-Verglasungssystems mit Lüftungsflügeln, die in Reichweite – d. h. unter 2,5 m über dem Boden/Bodenniveau – angebracht werden sollen, und die Lieferung und Montage durch die VELUX Gruppe erfolgt, erkennt der Betreiber an, dass er ausdrücklich auf die behördlichen Anforderungen in Bezug auf Einklemmschutz und damit verbundene Gefahren hingewiesen wurde. Der Betreiber übernimmt somit die volle Verantwortung für die Umsetzung angemessener Sicherheitsmaßnahmen. Keine Anweisung oder Maßnahme kann jedoch die Gefahren eliminieren, die sich aus Installationshöhen unter 2,5 m ergeben. Eine mögliche Maßnahme könnte z. B. die Installation eines Bewegungssensors sein, der die Stromzufuhr zur Steuereinheit im Falle einer Bewegung in unmittelbarer Nähe der Lüftungsflügel unterbricht.
  • Details
    Die Pfosten und Riegel sind für die Montage auf einer vom Kunden vorgesehenen Unterkonstruktion ausgelegt. Pfosten und Riegel sind mit EPDM-Dichtungen ausgestattet. Außen verfügen die Profile über Aluminiumabdeckleisten und Druckprofile, die ebenfalls mit EPDM-Dichtungen ausgestattet sind. So werden die Isolierglaselemente sicher in ihrer Position gehalten.
    Die Pfosten und Riegel haben eine Profilbreite von 60 mm. Durchgehende Dämmstreifen aus XPS-Schaum, die zwischen den Verglasungseinheiten platziert sind, bilden zusammen mit den EPDM-Dichtungen ein innovatives thermisch getrenntes System.
    Die versiegelte Variante ist eine alternative Konstruktionsmöglichkeit, die sich ideal für niedrige Einbauneigungen eignet. Zur Gewährleistung der Wasserdichtigkeit wird sie dazu alle 300 mm mechanisch mit Soghaltern aus Edelstahl, anstelle von Abdeckprofilen, befestigt.
    Visualisierung Integration der Verglasung in Profile des BA-Aufsatz-Verglasungssystems

    Pfosten- und Riegelverbindung

    Versiegelte Variante des BA Verglasungssystems, ideal für niedrige Einbauneigungen

    Versiegelte Variante

  • Verglasung
    Das BA-Verglasungssystem kann wie folgt optional ausgestattet werden, um einen optimalen Innenraumkomfort zu ermöglichen:
    • Glasdicken zwischen 25 mm und 60 mm
    • Isolierverglasung mit Ug-Werten bis zu 0,5 W/m²K
    • Durchsturzsichere Verglasung
    • Gehärtete Außenscheibe
    • Verbundsicherheitsglas innen
    • Sonnenschutzbeschichtung
    • Siebdruck-Verglasung
    • Photovoltaik integrierbar
    Erfahren Sie mehr über unsere Verglasungsvarianten
    Visualisierung einer Verglasung die mit einer Beschichtung mit niedrigem Emissionsgrad, LowE, ausgestattet ist.

    Beispiel für Verglasung mit emissionsarmer Beschichtung

  • Leistung
    Das BA-Aufsatz-Verglasungssystem ist ein allgemein bauaufsichtlich zugelassenes System Z-14.4-486 (T-Verbindung Pfosten/Riegel und Klemmverbindung der Verglasung).

    Die Systemflügel für Rauch- und Wärmeabzug sind CE-geprüfte NRWG gemäß DIN EN 12101-2.
