Größenraster für Modular Rooflights

Erfahren Sie mehr über mögliche Größen für die Modular Rooflights Varianten Monolight und Linearlight

So messen Sie die Elemente

Die Innenlichte wird durch die inneren Abmessungen der Anschlussleiste der Innenverkleidung bestimmt: A (Länge in Neigungsrichtung) und B (Breite)

Innenlichte
A= Innenlichte Länge
B= Innenlichte Breite

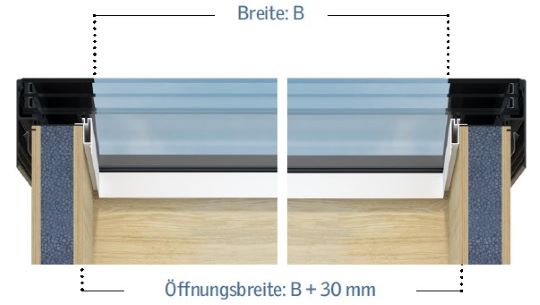

Breite des Monolights
Innenlichte Breite des Monolight Moduls

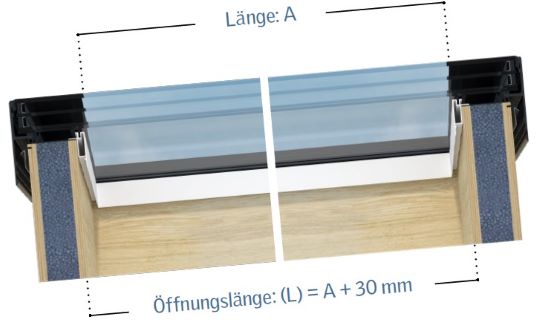

Länge des Monolights / Linearlights
Innenlichte Länge des Monolight / Linearlight Moduls

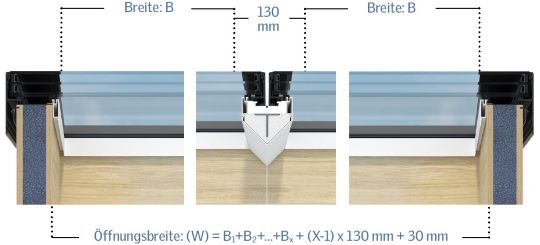

Breite des Linearlights
Innenlichte Breite des Linearlight Moduls
Modular Rooflights sind in unterschiedlichen Größen erhältlich. Die Produkte werden innerhalb der in der Tabelle ersichtlichen Maße projektspezifisch gefertigt. Die Werte in den untenstehenden Tabellen dienen als Anhaltspunkte. Um die verfügbaren Größen zu ermitteln müssen Sie dabei folgende Aspekte beachten:
  • Monolight (einzelnes Fenster) oder Linearlight (Lichtband)
  • Fest stehende oder öffenbare Elemente
  • 2-fach- oder 3-fach-Verglasung
  • Mögliche Einschränkungen

Monolight – Einzelnes Flachglasfenster

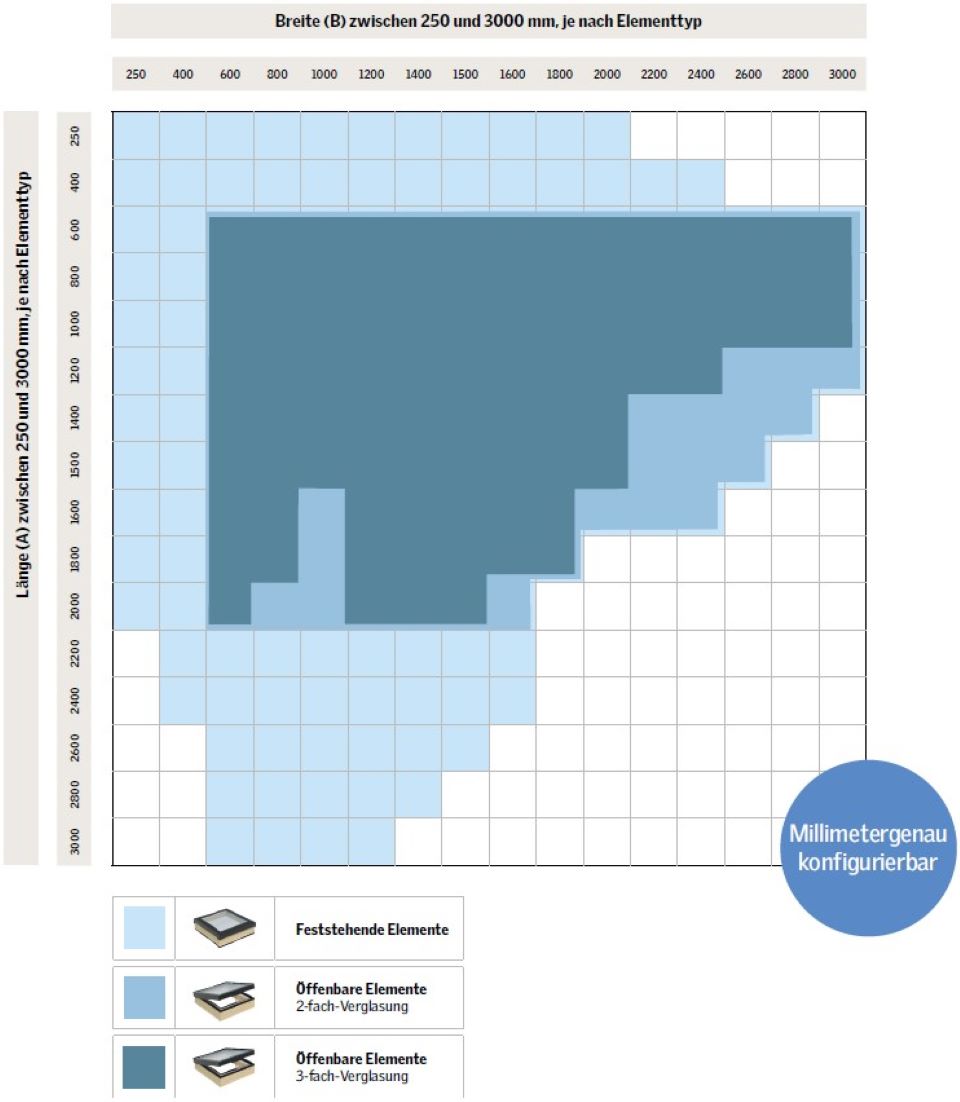

Monolight Größenraster
Legende

Color for fixed modules  Abbildung eines feststehenden Monolights Feststehende Elemente

Color for venting modules Abbildung eines öffenbaren Monolights Öffenbare Elemente – 2-fach-Verglasung

Color for venting modules-triple glazing  Abbildung eines öffenbaren Monolights Öffenbare Elemente – 3-fach-Verglasung

Linearlight – Lichtband

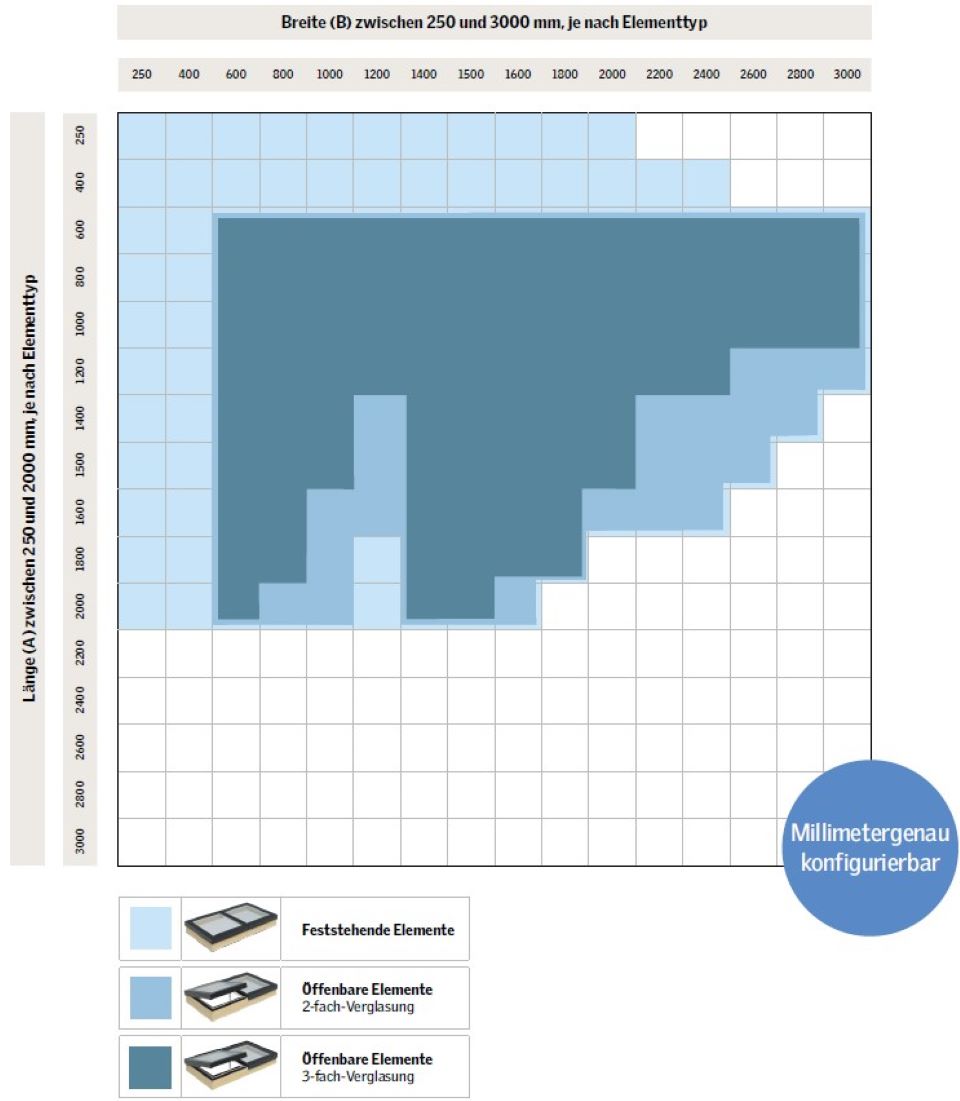

Linearlight Größenraster
Legende

Color for fixed modules linearlight  Abbildung eines feststehenden Linearlights Feststehende Elemente

Color for venting modules linearlight - double glazing Abbildung eines feststehenden/öffenbaren Linearlights Öffenbare Elemente – 2-fach-Verglasung

Color for venting modules linearlight - triple glazing  Abbildung eines feststehenden/öffenbaren Linearlights Öffenbare Elemente – 3-fach-Verglasung

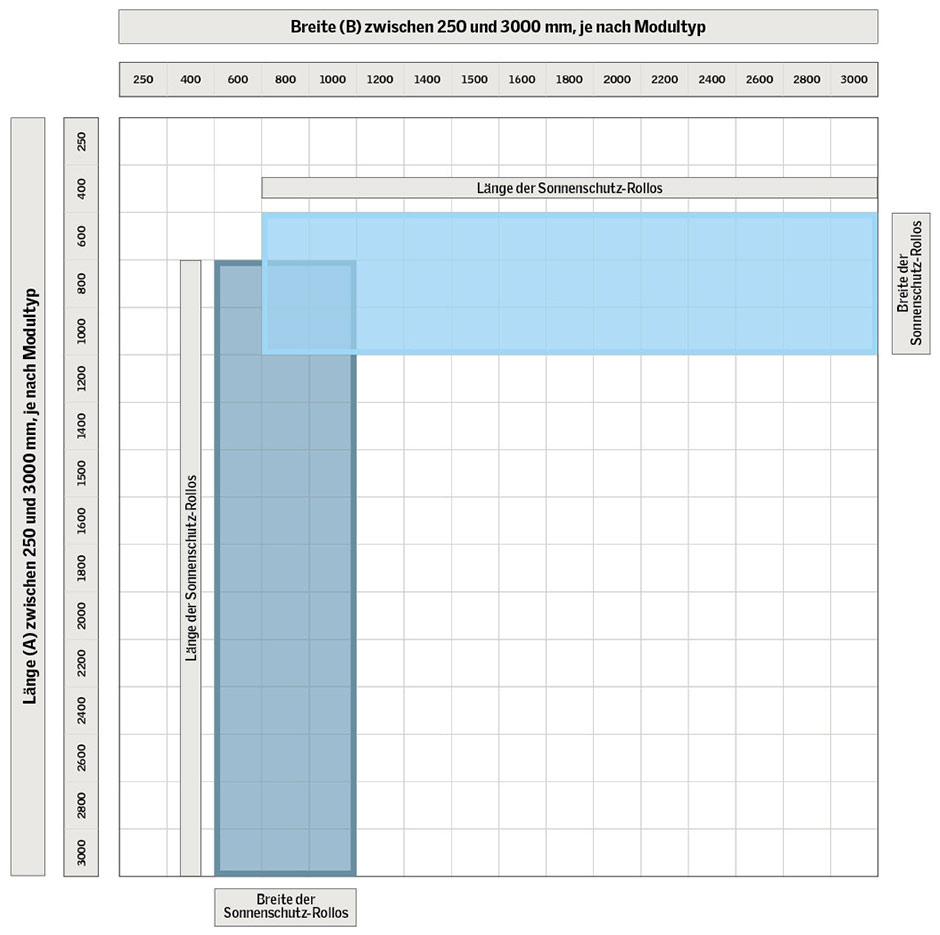

Passgenaue Sonnenschutz-Rollos

Legende

Light blue  Roller blind RMR Seitliche Anbringung der Sonnenschutz-Rollos

Dark blue Roller blind RMR Top-Down Anbringung der Sonnenschutz-Rollos

Konfigurationsmöglichkeiten

Modular Rooflight Produktübersicht sowie Limitation der Maße
* Abhängig von der Schnee- und Windlast – die Tragfähigkeit im konkreten Einzelfall ist zu kontrollieren.
