GRILLODUR^® Pult-, Sattel- und Shedlichtbänder

GRILLODUR^® zeichnet sich durch geringes Eigengewicht, exzellente thermische Eigenschaften, mechanische Belastbarkeit sowie hohe Chemikalien- und Feuerbeständigkeit aus. Darüber hinaus ermöglicht GRILLODUR^® blend- und schlagschattenfreies Tageslicht für eine optimale Raumausleuchtung.

• Vielseitige Designlösung für Dachneigungen von 8° bis 90°.
• Ausgestattet mit entsprechenden Klappensystemen und Öffnungsvorrichtungen können GRILLODUR^® Lichtbänder für die tägliche Lüftung und für den effektiven Rauch- und Wärmeabzug eingesetzt werden.
• GRILLODUR^® Paneele bieten Durchsturzsicherheit. Klappenöffnungen können zudem mit einer Durchsturzsicherung ausgestattet werden, um maximale Sicherheit auf dem Dach zu gewährleisten.
• Systemzubehör – wie variable Zargen, Systeme zur sicheren Dachbahnanbindung oder zur intelligenten Gebäudesteuerung – ist gemäß projektspezifischer Anforderungen einfach konfigurierbar.
• Wir bieten eine ganzheitliche Lösung von der Planungsberatung bis zur Montage.



Weitere GRILLODUR^® Systeme

GRILLODUR^® gewölbte Lichtbänder
GRILLODUR^® Tageslichtsystem

Darstellung GRILLODUR^® Pultlichtband

Darstellung GRILLODUR^® Sattellichtband mit Einzelklappe

• Das GRILLODUR^® Paneel besteht aus mindestens zwei semitransparenten Fiberglasplatten mit einer Dämmeinlage. Die Fiberglasplatten werden auf einem Aluminium-Gitterrahmen aufgebracht.
• Die Paneele werden als 2.000 mm breite Elemente gefertigt und an die Baustelle geliefert, um eine schnelle und effiziente Montage des Lichtbandes zu realisieren.

1) Aluminumprofil 2) Deckschicht
3) Dämmeinlage

Größen und Abmessungen

• Nennbreite B: bis zu 6.000 mm
• Nennlänge L: je nach projektspezifischen Anforderungen
• Standard-Elementbreite E: 2.000 mm
• Winkel a: Standard-Neigungen 30° und 45°, kundenspezifisch auf Anfrage

• Raster Aluminiumprofile: 391 mm
• Profilbreite: 60 mm
• Einbindung Horizontalprofil

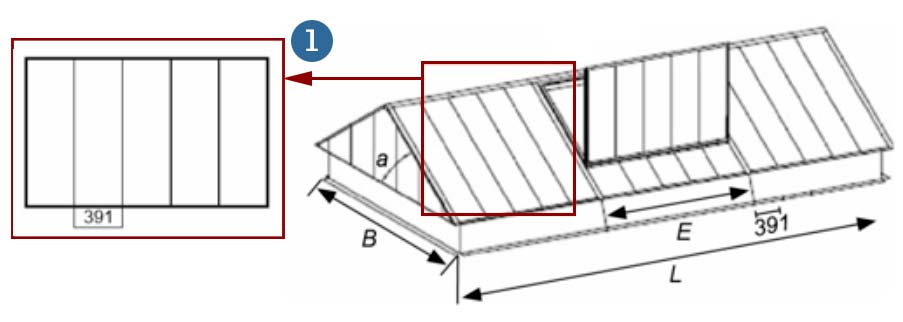

Schemaskizze GRILLODUR^® Sattellichtband - 1) Planes Einzelelement

Durch die variablen Kombinationsmöglichkeiten von Verglasungsfarbe, Stärke der Fiberglasplatten sowie Dichte der Dämmeinlage lässt sich ein breites Spektrum an tageslichttechnischen und thermischen Leistungen realisieren.

Parameter der Paneele

• Verglasungsvarianten: 2-, 3- und 4-schaliger Aufbau
• Vier Standard-Farben: naturtransparent, blautransparent, grautransparent und weißtransparent
• Stärken der Fiberglaspaneele: 1,1 – 2,0 mm

Eigenschaften (abhängig von der Konfiguration der Paneele)

• U-Wert der Verglasung: bis zu 0,8 W/m²K
• Gesamtenergiedurchlass (g-Wert) ab 21 %
• Lichtdurchlass: 76 % bis 13 %
• Schalldämmung: bis zu 36 dB
• Optional harte Bedachung B_ROOF(t1) in Naturton NT

Parameter der Paneele und Konstruktionsübersicht

Laden Sie hier die Übersicht der technischen Informationen zu Pult-, Sattel- und Shedlichtbändern sowie Fassaden aus GRILLODUR^® herunter

System

• Leichtgewichtiges Oberlichtsystem mit ca. 10 kg/m²
• Vorgefertigte Elemente ermöglichen eine schnelle und effiziente Montage
• Minimale Bestellbreite 1,0 m, maximale Bestellbreite 6 m
• Schneelast bis zu 2,5 KN/m² (abhängig vom Paneelaufbau)
• Zertifizierte RWA-Einzel- und Doppelklappen nach EN 12101-2
• Baulicher Brandschutz großflächiger Dächer nach DIN 18234-3
• Durchsturzsicherheit gemäß GS-BAU-18 und nach EN 14963 SB1200
• Gute Wärmedämmung, geringe Wärmetransmission

Paneel

• Homogene, diffuse Belichtung ohne Blendung und Schlagschatten
• Verglasung in verschiedenen Farben und mit unterschiedlichen Eigenschaften
• Eingeschränkt ballwurfsicher gemäß DIN 18032-3 (Anwendung ab einer Höhe von 2 m über OKF Sporthallenboden)
• Hagelschlagsicherheit gemäß Shatter-Resistance-Test nach ASTM D 3841-82 Pnt. 7.10
• Hohe Schalldämmung
• Optional harte Bedachung: Brandverhalten von außen, B_ROOF(t1)

GFK-Material

• Hohe chemische Beständigkeit kann projektspezifisch evaluiert werden
• Brandklasse E nach EN 13501-1

Ausgestattet mit entsprechenden Klappensystemen und Öffnungsvorrichtungen können GRILLODUR^® Lichtbänder für einen effektiven Rauch- und Wärmeabzug (RWA) sowie für die tägliche Komfortlüftung eingesetzt werden.

• Die große Auswahl an Lichtbandklappen mit unterschiedlichen Funktionen und in unterschiedlichen Größen ermöglicht eine anforderungsgerechte Ausführung und Leistung für jedes Projekt.
• Zertifizierte RWA-Systeme geprüft nach DIN EN 12101-2, bieten ein Höchstmaß an Brandschutz.
• SMARTCONTROL, ein intelligentes Gebäudemanagementsystem, kann optional für eine komfortable und sichere Steuerung aller RWA- und Lüftungsanlagen eingesetzt werden.

Erfahren Sie mehr über unsere zertifizierten Lösungen für Rauch- und Wärmeabzug sowie zur Komfortlüftung

Klappe mit RWA- und Lüftungsfunktion im GRILLODUR^® Lichtband

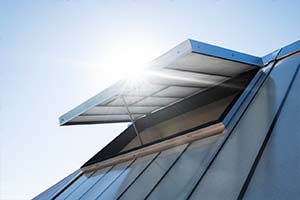

GRILLODUR^® Sattellichtband mit Lüftungsklappe
