Erhalt der Sheddach-Architektur bei gleichzeitiger Erneuerung der Tageslichtlösung mit fünf Grillodur®-Sheddach-Lichtbändern

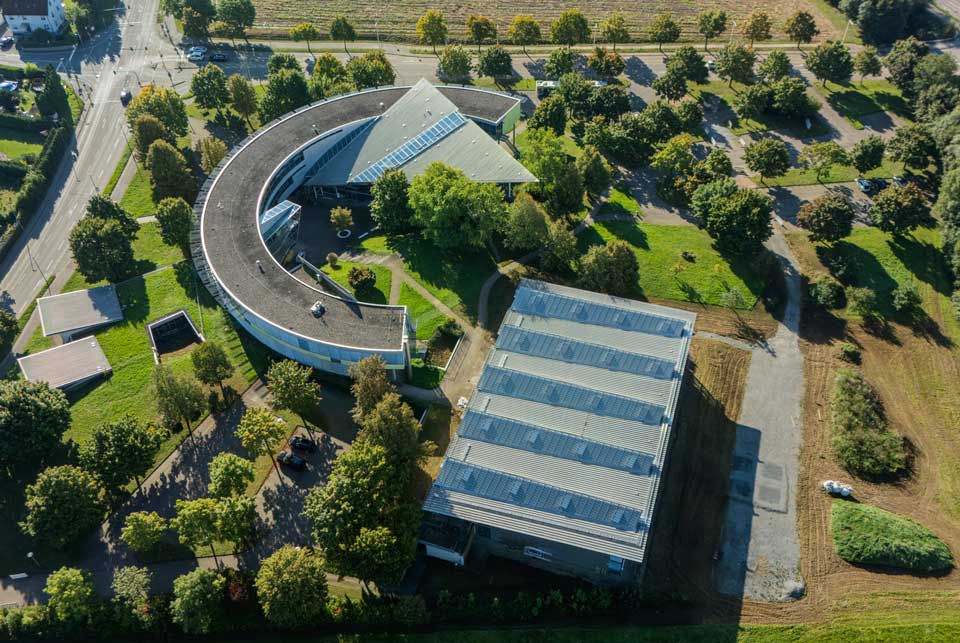

Die notwendige statische Ertüchtigung des Daches der Ausporthalle der Kaufmännischen Schule Öhringen machte umfangreiche Eingriffe in die bestehende Konstruktion erforderlich. Da für den Einbau neuer Tragelemente Teile der Dach- und Oberlichtkonstruktion zurückgebaut werden mussten, umfasste die Maßnahme auch die Erneuerung der Oberlichter. Die Herausforderung bestand darin, die technische Überarbeitung des Daches umzusetzen und dabei die charakteristische Sheddach-Architektur der 1993 nach Plänen von Behnisch & Partner errichteten Sporthalle zu erhalten.
Maßgeschneiderte Sheddach-Lichtbänder für die bestehende Dachgeometrie

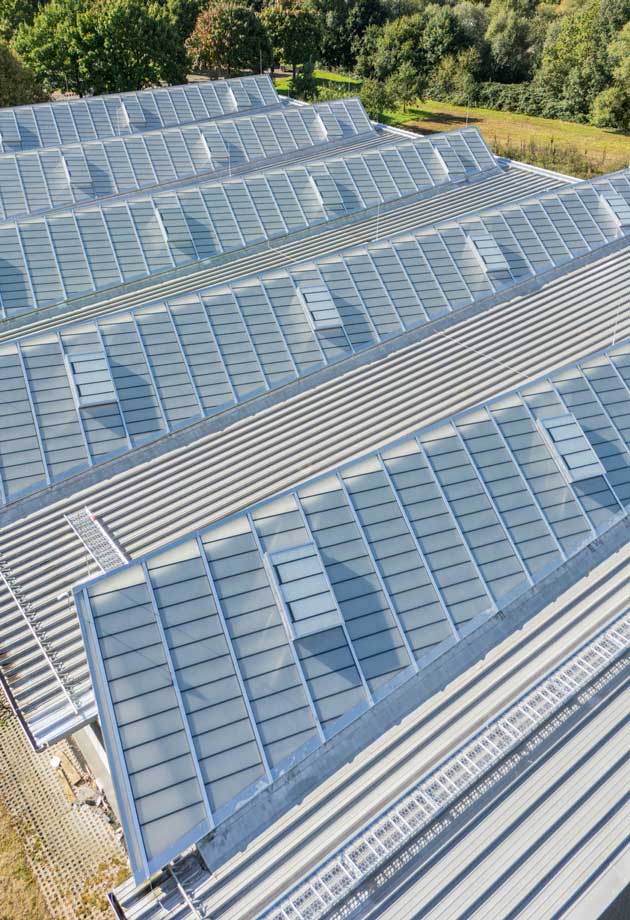

Grund der Sanierung waren Schäden an den tragenden Brettschichtholz-Bindern der Halle. Die trapezförmigen Binder wiesen Rissbildungen auf, wodurch Tragfähigkeit und Biegesteifigkeit reduziert waren. Der Einbau der neuen Tragelemente erforderte den Rückbau der Dacheindeckung, der vorhandenen Polycarbonatplatten sowie von Teilen der Unterkonstruktion. Im Zuge dieser Arbeiten wurden auch die Oberlichter neu ausgeführt. Zum Einsatz kamen fünf maßgefertigte Grillodur®-Sheddach-Lichtbänder von VELUX Commercial. Mit einer Länge von jeweils rund 29 Metern und variierenden Breiten zwischen 2,8 und 4,5 Metern folgen sie dem konischen Verlauf des Daches. Das System wurde auf der vorhandenen Pfosten-Riegel-Konstruktion aufgesetzt und millimetergenau in die bestehende Gebäudestruktur integriert.
Tageslicht, Lüftung und Erhalt der architektonischen Wirkung
Entscheidend für die Wahl der Lösung mit Grillodur® war insbesondere die Möglichkeit einer passgenauen Vorfertigung. Die unterschiedlichen Lichtbandbreiten, die sich aus der Dachgeometrie ergeben, ließen sich mit Grillodur® präzise umsetzen – ein wesentlicher Vorteil gegenüber einer klassischen Pfosten-Riegel-Konstruktion. Gleichzeitig eignet sich das geringe Eigengewicht des Fiberglas-Systems mit etwa 10 kg/m² besonders für Dachsanierungen, bei denen zusätzliche Lasten auf die vorhandene Konstruktion möglichst gering gehalten werden sollen.
Neben den konstruktiven Anforderungen mussten auch die besonderen Anforderungen des Sporthallenbetriebs berücksichtigt werden. Die Grillodur®-Lichtbänder sind auf erhöhte mechanische Belastungen ausgelegt und verfügen über geprüfte Durchsturzsicherheit sowie Hagelschlag- und bedingte Ballwurfsicherheit. Zusätzlich wurden 20 Einzelklappen integriert, die für die natürliche Lüftung und Nachtauskühlung eingesetzt werden.
Funktionale und energetische Optimierung
Mit der Sanierung konnte die Tragkonstruktion des Daches statisch ertüchtigt und gleichzeitig die architektonische Wirkung der bestehenden Sheddach-Struktur erhalten werden. Die neuen Lichtbänder sorgen für eine gleichmäßige, blendfreie Belichtung der Sportflächen und integrieren zusätzliche Funktionen wie natürliche Lüftung und Nachtauskühlung in die Dachfläche. Die verbesserten Wärmedämmeigenschaften des Systems tragen zur Optimierung der energetischen Qualität der Gebäudehülle bei.
